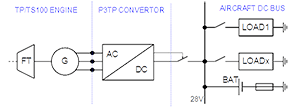

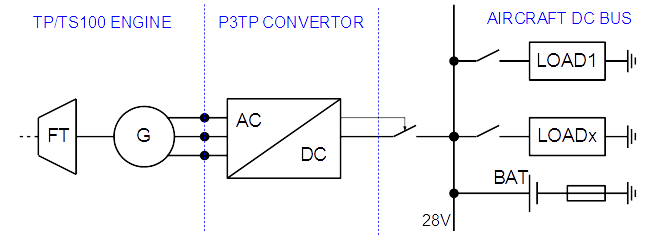

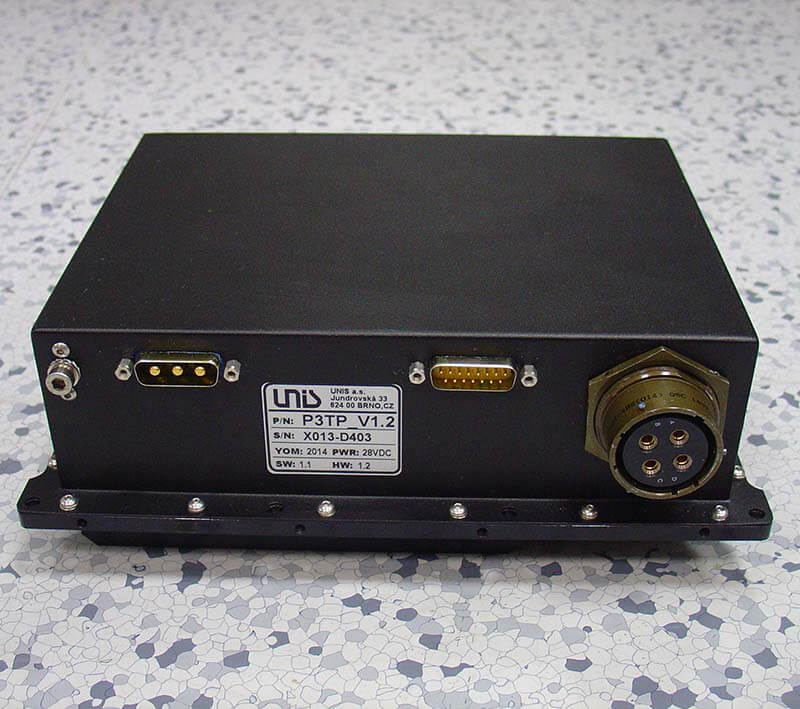

Měnič P3TP je zdroj elektrické energie určený pro stejnosměrné 28 VDC palubní sítě malých letounů. Celá zdrojová soustava se skládá z turbovrtulového (TP100), anebo turbohřídelového motoru (TS100), který pohání 3fázový vysokootáčkový generátor, jehož napěťový výstup je zpracován měničem P3TP, který pak na svém výstupu poskytuje napětí 28 VDC do výkonu až 3 kW. Generátor a motory (TP100 / TS100) jsou výrobky společnosti PBS Velká Bíteš, a.s.


Základní vlastnosti:

• Spínaný zdroj s konstantním napětím na výstupu s čistě HW řešením funkce dodávky energie (SW se nepodílí na funkcích spojených s dodávkou energie),
• funkce omezení výstupního výkonu v závislosti na otáčkách generátoru,
• cílené omezení dodávaného výkonu při nízkých otáčkách,
• chlazený pouze vzduchem nasávaným motorem,
• zkratuvzdorný a nepřetížitelný, automatické odpojení od sítě při poruše,
• monitorování pomocí kontrolek na palubě; základní veličiny (napětí, proudy, teploty) posílané po sběrnici CAN,
• kvalita výstupního napětí splňuje normu MIL-STD-704F,
• odolnost proti vnějším vlivům testována dle standartu RTCA DO-160G.

Základní parametry:

Napětí z generátoru naprázdno při nom. otáčkách:	3x (30 ÷ 80) VAC,SD
Frekvence vstupního napětí:	až 3 500 Hz
Výstupní napětí měniče:	28.5 V DC
Výstupní výkon měniče:	3 000 W (~105 A DC)
Pracovní teplota okolí:	-45°C ÷ 70°C
Rozměry včetně chladiče (D x Š x V):	250 x 190 x 100 mm
Váha:	3,5 kg

Ochrany:

• Nadproudová (zkratová) ochrana,
• ochrana proti přehřátí měniče,
• ochrana proti přetížení generátoru,
• ochrana podotáček a nadotáček generátoru,
• ochrana proti zpětnému proudu ze sítě,
• kontrola funkčnosti vnitřních bloků (BIT testy).

Monitoring:

• Hodnota dodávaného výstupního napětí a proudu; otáčky generátoru; teplota měniče (posílané po CAN),
• kontrolka vypnutého/odpojeného měniče,
• kontrolka nedobíjení baterie,
• kontrolka přetížení měniče,
• kontrolka přehřátého měniče.
