Systém avionických modulů (dále jen SAM) představuje unikátní otevřený distribuovaný systém avioniky, který plní důležité specifické funkce na letounu Ae270.

Každý modul sdružuje a automaticky vykonává funkční procesy na letounu, čímž zvyšuje komfort posádky při obsluze a řízení letounu. Jednotlivé moduly mohou pracovat samostatně a rovněž se libovolně rozšiřovat a sdružovat podle přání zákazníka přes komunikační sběrnici, která je realizována standardem sériového komunikačního rozhraní CAN (Controller Area Network) s komunikačním protokolem HLP (Higher Layer Protocol) standardu CANaerospace.

Kromě toho je systém vybaven interními diagnostickými funkcemi, díky nimž je možné předcházet havarijním stavům.

Univerzálnost a modularita systému SAM umožňuje jeho snadné nasazení i v dalších aplikacích civilního letectví.

Systém SAM je jedním z prvních zařízení na světě s uplatněním datové sběrnice CAN s HLP CANaerospace, které je certifikováno dle předpisů FAA FAR23 pro využití v civilním letectví.

Přehled funkcí SAM

Modul	Popis funkce	Funkce dle [ATA]
SAM_IUCH	Kontrola dodávky elektrické energie	funkce 24-30
SAM_INP	Řízení letadla	funkce 27-00

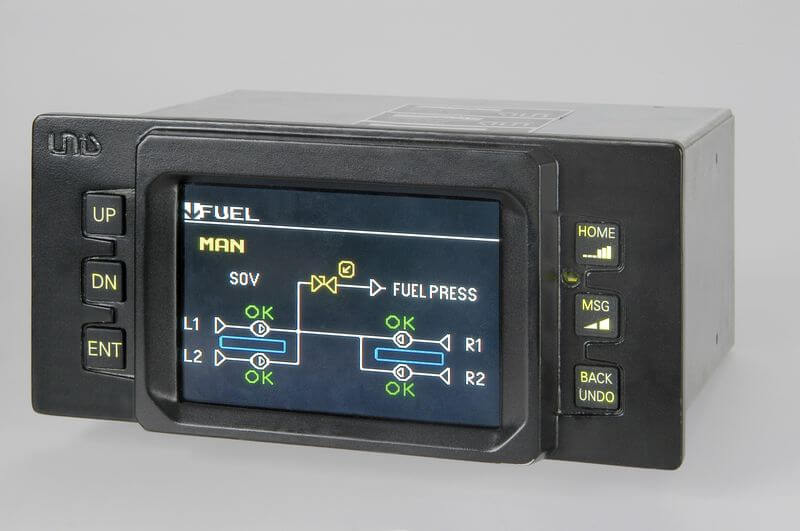

SAM_FUEL	Řízení dodávky paliva	funkce 28-00
SAM_TIM	Rozvod paliva	funkce 28-20
SAM_INP	Hydraulika	funkce 29-00
SAM_TIM	Systém pneumatického odledování nosných ploch	funkce 30-10
SAM_TIM	Redukovaný ohřev pitot-statických snímačů na zemi	funkce 30-30
SAM_WSHD	Vyhřívání čelních skel	funkce 30-40
SAM_TIM	Řízení systému vyhřívání vrtule	funkce 30-60
SAM_ACC	Monitorování y-násobků	funkce 31-30
SAM_MFD	Multifunkční zobrazovač	funkce 31-60
SAM_ENG	Sledování motorových parametrů	funkce 70-00
SAM_FUEL/SAM_TIM	Řízení drenážního čerpadla	funkce 73-20

Technické parametry

Napájecí napětí:	+ 28 V DC
Pracovní teplota:	-40°C až +70°C
Skladovací teplota:	-40°C až +85°C

Zařízení SAM odpovídá kategorii B2, B3 (dle FAR 23) a předpisům RTCA/DO-178B, RTCA/DO-160C, JAR 21.

Nasazení SAM

Systém avionických modulů (SAM) byl primárně vyvinut pro nasazení v civilním letadle Ae270 (dolnoplošný jednomotorový turbovrtulový víceúčelový transportní letoun), který je vyráběn společností Ibis Aerospace Ltd. Modularita systému SAM však umožňuje jeho integraci do libovolného avionického systému.
Ibis Aerospace vznikla jako konsorcium firem Aero Vodochody (Česká republika) a AIDC (Taiwan).

Dostupné dokumenty

SAM datasheet (296.36 kB)
MFD datasheet (305.5 kB)
